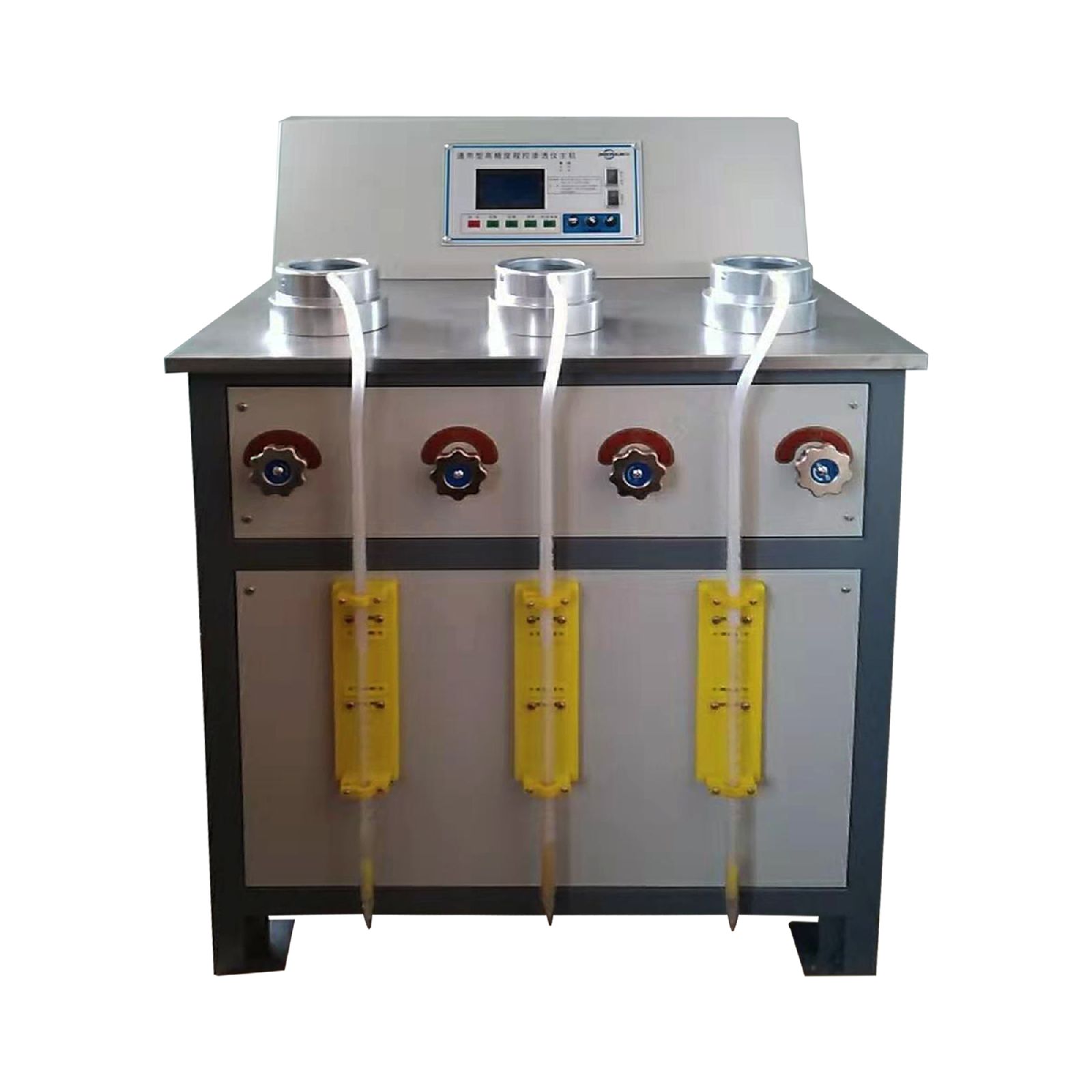

防水卷材抗竄水性試驗儀試驗方法
防水卷材抗竄水性試驗儀試件制備：
在卷材試件中間開一直徑10 mm的孔，然后放入砂漿抗?jié)B性模具直徑較大的一端,卷材應比抗?jié)B
儀的密封圈大一圈，以便卷材面與抗?jié)B儀的密封圈間密封，采取揩施避免砂漿塞人卷材開出的孔中，
然后將砂漿澆注在卷材試件的粘結面上，在符合JG/T245規(guī)定的混凝土振動臺上振實20s,卷材的粘結面朝向砂漿(見圖2),采用標準砂制備的砂漿配比滿足抗?jié)B壓力至少1.5 MPa,在(20士2)C放置24 h再脫模,再于標準養(yǎng)護條件養(yǎng)護28天。
砂漿配合比建議為;強度等級42.5普通硅酸鹽水泥:1SO標準砂:水一1 : 2:0.4
防水卷材抗竄水性試驗儀試驗步驟:
清出卷材中間的孔,將抗?jié)B性試件裝入砂漿抗?jié)B儀，卷材面迎水，抗?jié)B試件的周圍錐面一圈不采取
密封措施，保持與外界暢通,加壓到0.4 MPa,保持24 h，以后每加壓0.1 MPa,保持4 h,直至砂漿試塊周邊表面有滲水水跡,或達到規(guī)定的試驗壓力不滲水。
防水卷材抗竄水性試驗儀試驗結果：
達到規(guī)定壓力保持時間后所有3個試件中至少2個試件砂漿表面無滲水水跡，壓力保持不下降為
不竄水,用卷材中間開孔邊到卷材表面抗?jié)B砂漿塊邊緣的距離(約35 mm), 所承受的規(guī)定壓力作為抗
竄水性(水力梯度),單位為MPa/35 mm.
防水卷材抗竄水性試驗儀維護保養(yǎng)：
使用完畢后，取下試模，關掉閥門，重新啟動電機，在電機聯(lián)動柱塞部滴上3-4滴潤滑油以防長時間不用造成柱塞抱死。然后關機斷電，擦去儀器表面水漬，試模涂抹油脂預防生銹，打開泄壓閥排空儲能罐壓力,蓋上防塵罩，防止灰塵落入儀表內(nèi)部造成儀表失靈。
